در صنعت ایران و جهان، نرم افزارهای SolidWorks (سالیدورکس)، CATIA (کتیا)، Siemens NX (زیمنس ان ایکس)، Autodesk Moldflow (مولدفلو) و PTC Creo (کرئو) پرچمداران طراحی قالب تزریق پلاستیک هستند. انتخاب میان این ابزارها بستگی به پیچیدگی قطعه، بودجه شما و نیاز به تحلیل های مهندسی دارد. برای قطعات عمومی و طراحی های سریع، سالیدورکس محبوب ترین گزینه است، اما برای قطعات پیچیده خودرویی و هوافضا، کتیا و زیمنس NX حرف اول را می زنند. در ادامه این مقاله، تک تک این نرم افزارها را با جزئیات بررسی می کنیم.
چرا انتخاب نرم افزار مناسب در طراحی قالب حیاتی است؟

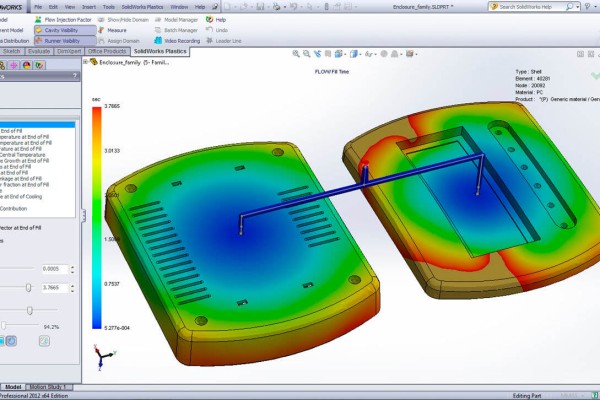

طراحی قالب تزریق پلاستیک یکی از حساس ترین مراحل در پروسه تولید است. یک اشتباه کوچک در طراحی سیستم خنک کاری، تعیین خط جدایش (Parting Line) یا زاویه خروج قطعه (Draft Angle) می تواند منجر به تولید هزاران قطعه معیوب و خسارت های مالی سنگین شود. نرم افزار طراحی قالب تزریق پلاستیک یک دستیار حرفهای است که قبل از تراشیده شدن حتی یک گرم فولاد، به شما نشان می دهد که مواد مذاب چگونه درون حفره قالب حرکت می کنند، کجاها احتمال گیر کردن هوا وجود دارد و قطعه نهایی چه میزان انقباض خواهد داشت.
نرم افزار SolidWorks؛ محبوب ترین ابزار برای شروع
نرم افزار سالیدورکس (SolidWorks) به دلیل رابط کاربری بسیار ساده و در عین حال قدرتمندش، پرکاربردترین نرم افزار مهندسی در ایران است. در زمینه قالب سازی، این نرم افزار دارای یک سربرگ اختصاصی به نام Mold Tools است که تمام ابزارهای لازم برای طراحی قالب را در اختیار شما قرار می دهد.
ویژگی های کلیدی سالیدورکس در طراحی قالب:
- آنالیز شیب: به سرعت بررسی می کند که آیا تمام سطوح قطعه زاویه مناسب برای بیرون آمدن از قالب را دارند یا خیر.
- تحلیل ضخامت: نقاطی از قطعه که ضخامت غیریکنواخت دارند و ممکن است باعث دفرمه شدن قطعه شوند را شناسایی می کند.
- ایجاد خودکار خط و سطح جدایش: این نرم افزار به صورت هوشمند پیشنهاد می دهد که قالب باید از کجا باز شود.
- افزونه های قدرتمند: پلاگین هایی مانند IMOLD و MoldWorks روی سالیدورکس نصب می شوند که کتابخانه ای عظیم از قطعات استاندارد قالب (مانند میل راهنما، بوش، پران ها و …) را به نرم افزار اضافه می کنند.
اگر کارگاهی دارید که قالب های با پیچیدگی متوسط می سازد، سالیدورکس بهترین و اقتصادی ترین گزینه برای شماست.
نرم افزار CATIA؛ غول طراحی سطوح پیچیده
وقتی صحبت از طراحی قطعات بدنه خودرو، قطعات تزئینی لوکس و محصولاتی با انحناهای بسیار پیچیده می شود، سالیدورکس ممکن است کمی محدود باشد. اینجاست که CATIA وارد میدان می شود. این نرم افزار که محصول شرکت فرانسوی داسو سیستمز است، قدرتمندترین موتور پردازش سطوح (Surface Modeling) در جهان را دارد.
در طراحی قالب تزریق پلاستیک برای قطعاتی مثل سپر خودرو یا داشبورد، کیفیت سطح نهایی بسیار مهم است. کتیا به طراح اجازه می دهد تا سطوح کلاس A را با دقت میکرونی طراحی کند. محیط Mold Tooling Design در کتیا امکانات فوق العاده ای برای مدیریت اسمبلی های بسیار بزرگ و قالب های چند حفره ای (Multi-Cavity) فراهم می کند.
نرم افزار Siemens NX؛ یکپارچگی بی نظیر طراحی و ساخت
نرم افزار Siemens NX (که قبلاً با نام Unigraphics شناخته می شد) رقیب مستقیم کتیا است و در بسیاری از شرکت های بزرگ مانند اپل و جنرال موتورز استفاده می شود. بزرگترین مزیت NX در طراحی قالب، قابلیت Mold Wizard است. این قابلیت یک فرآیند گام به گام است که طراح را از لحظه ورود قطعه خام تا تکمیل نهایی قالب هدایت می کند.
مزایای زیمنس NX:
- هوشمند بودن: به طور خودکار مناطقی که نیاز به اصلاح دارند را تشخیص می دهد.
- ارتباط مستقیم با CNC: یکی از قوی ترین ماژول های ماشین کاری (CAM) در دنیا متعلق به NX است. یعنی شما می توانید طراحی قالب را انجام دهید و بلافاصله در همان نرم افزار، جی کد (G-Code) های ماشین کاری را بگیرید بدون اینکه نیاز باشد فایل را به نرم افزار دیگری منتقل کنید.
نرم افزار Autodesk Moldflow؛ پیشگویی رفتار مواد مذاب
تا اینجا درباره نرم افزارهایی صحبت کردیم که شکل و هندسه قالب را می سازند. اما Autodesk Moldflow جنس متفاوتی دارد. این نرم افزار به طور تخصصی برای شبیه سازی فرآیند تزریق ساخته شده است.
کاربردهای حیاتی مولدفلو:
- تحلیل پر شدن : نشان می دهد چقدر طول می کشد تا مواد تمام حفره های قالب را پر کند.
- محل جوش: پیش بینی می کند که جریان های مواد در کجا به هم می رسند و خط جوش تشکیل می دهند (که نقطه ضعف قطعه است).
- حبس هوا: مکان هایی که هوا گیر می افتد و باعث سوختگی قطعه می شود را نشان می دهد.
- تاب برداشتن: پیش بینی می کند که قطعه بعد از سرد شدن چقدر کج یا دفرمه می شود.
بسیاری از طراحان حرفه ای، مدل سه بعدی را در سالیدورکس یا کتیا می سازند و سپس برای تست و آنالیز وارد مولدفلو می کنند.
شرکت آرایان پلاست با بهره گیری از مجرب ترین مهندسین طراح و استفاده از پیشرفته ترین نرم افزارهای روز دنیا، آماده ارائه خدمات صفر تا صد طراحی و ساخت قالب های تزریق پلاستیک است. ما قبل از ساخت، تمام شبیه سازی ها را انجام می دهیم تا از کیفیت نهایی محصول اطمینان حاصل کنیم.
سیستم مورد نیاز برای اجرای نرم افزار طراحی قالب تزریق پلاستیک
این نرم افزارها برای اجرا به سخت افزار قدرتمندی نیاز دارند. رندر گرفتن از یک قالب پیچیده با صدها قطعه ریز و درشت، فشار زیادی به کامپیوتر وارد می کند.
برای کار روان با این نرم افزارها، حداقل به سیستمی با مشخصات زیر نیاز دارید:
- پردازنده: حداقل Core i7 نسل جدید یا سری Xeon
- رم: حداقل 16 گیگابایت (برای تحلیل های مولدفلو 32 گیگابایت پیشنهاد می شود)
- کارت گرافیک: سری Quadro انویدیا که مخصوص کارهای مهندسی است (نه سری GeForce که برای بازی است)
- حافظه: استفاده از هارد SSD برای سرعت لود فایل ها ضروری است.
کدام نرم افزار را یاد بگیریم؟
اگر دانشجو هستید یا تازه می خواهید وارد بازار کار شوید، پیشنهاد ما شروع با سالیدورکس است. منابع آموزشی فارسی زیادی برای آن وجود دارد و در 80 درصد کارگاه های قالب سازی ایران استفاده می شود. اما اگر هدف شما کار در شرکت های بزرگ خودروسازی یا مهاجرت به عنوان طراح قالب است، یادگیری کتیا یا NX یک ضرورت محسوب می شود. همچنین دانستن اصول کار با مولدفلو به عنوان یک مهارت مکمل، شما را از سایر طراحان متمایز می کند.
نتیجه گیری
در پاسخ به سوال نرم افزار طراحی قالب تزریق پلاستیک کدام اند، باید گفت که ابزارهای متنوعی وجود دارد که هر کدام برای هدف خاصی طراحی شده اند. سالیدورکس برای سرعت و سادگی، کتیا برای سطوح پیچیده، زیمنس NX برای یکپارچگی با تولید و مولدفلو برای تحلیل مهندسی جریان مواد بهترین هستند. اگر به دنبال تیمی هستید که تمام این تخصص ها را یکجا داشته باشد، متخصصان آرایان پلاست در کنار شما هستند.
